Плата керування Luxeon EWR 5000/10000
3 500 ₴
Плата управления для симисторного стабилизатора напряжения Luxeon EWR
Опис

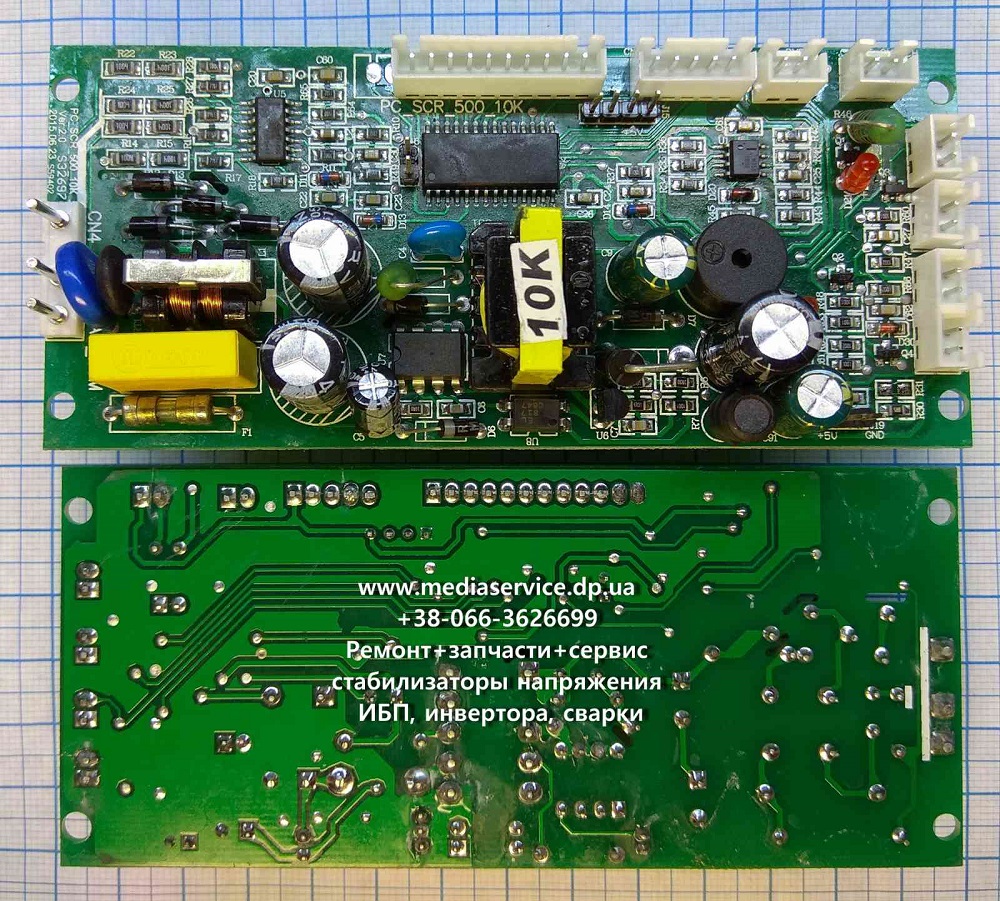

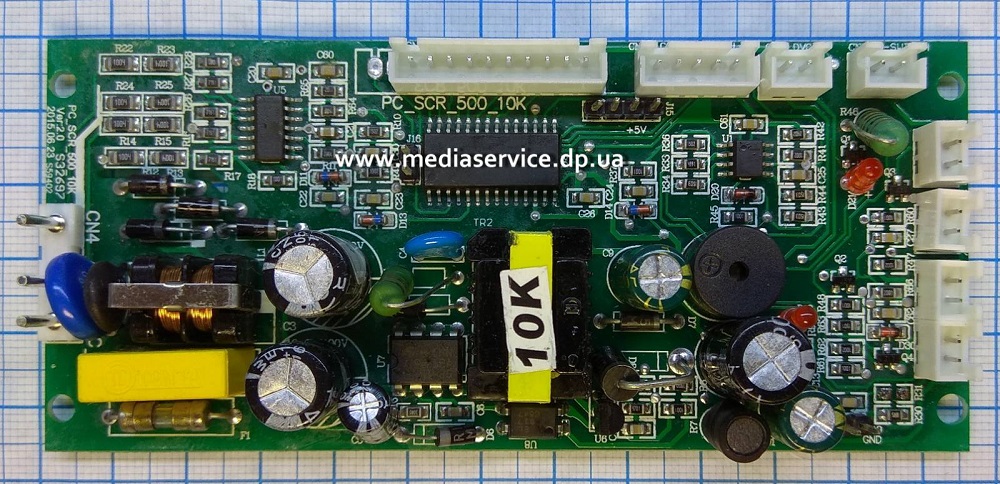

Плата керування Luxeon EWR 5000/10000
Плата керування призначена для ремонту симісторних стабілізаторів напруги Luxeon EWR 5000 та Luxeon EWR 10000.
Перед замовленням рекомендуємо перевірити силові симістори,
модуль індикації, блок живлення та відповідність роз’ємів
старої плати.
Консультація інженера
Допомога з сумісністю
Відправлення по Україні
Призначення плати керування
Плата формує сигнали керування силовими симісторами,
контролює параметри вхідної та вихідної напруги,
забезпечує захист стабілізатора й обмін даними
з модулем індикації.
Заміна плати може бути потрібна після пошкодження
PIC-контролера, блока живлення, ланцюгів вимірювання
або керування силовими ключами.
встановлення нової плати без попередньої перевірки інших
вузлів може призвести до її повторного пошкодження.
Сумісність із моделями Luxeon EWR
Симісторний стабілізатор напруги
Симісторний стабілізатор напруги
Перевірте роз’єми та маркування
Перевірте роз’єми та маркування
надішліть фотографію старої плати, загального вигляду
стабілізатора та заводської наклейки. Це допоможе точно
перевірити сумісність.
Коли може знадобитися заміна плати
Стабілізатор не запускається
Індикація відсутня, пристрій не реагує на підключення
до мережі або постійно перезапускається.
Немає керування симісторами
Силові ключі справні, але керувальні імпульси
з плати відсутні або формуються неправильно.
Пошкоджений контролер
Плата не виконує алгоритм стабілізації,
зависає або видає некоректні команди.
Поломка після стрибка напруги
Несправність виникла після перенапруги, грози,
короткого замикання або аварії в мережі.
Що потрібно перевірити перед установленням
Перед заміною плати керування потрібно виконати комплексну
діагностику стабілізатора. Особливу увагу слід приділити
модулю індикації та силовій частині.
на роз’ємах плати.
пробій і витік.
та з’єднувальних шлейфів.
та силовий трансформатор.
старої та нової плати.
несправний індикатор або силовий модуль може пошкодити
нову плату керування, зокрема її PIC-контролер.
Основні характеристики
| Тип товару | Плата керування стабілізатором напруги |
|---|---|
| Тип стабілізатора | Симісторний |
| Сумісні серії | Luxeon EWR; додаткова сумісність — IEK Prime |
| Сумісні потужності | 5000 ВА та 10000 ВА |
| Призначення | Керування силовими ключами, вимірювання напруги, захист і стабілізація |
| Програмування | Плата постачається готовою до встановлення |
| Перевірка | Перед відправленням |
| Артикул | MS-LUX-EWR-CONTROL-01 |
Ремонт стабілізаторів Luxeon EWR 5000 та EWR 10000
Для ремонту симісторного стабілізатора напруги потрібні
електрична принципова схема, мультиметр, осцилограф
і розуміння роботи силової та керувальної частин.
Під час діагностики необхідно перевірити не лише плату
керування, а й симістори, модуль індикації, блок живлення,
датчики та трансформатор.
На YouTube-каналі сервісного центру Mediaservice
демонструються основні етапи діагностики симісторних
стабілізаторів Luxeon EWR, а також робота діагностичного
процесора для перевірки силових ключів.
Рекомендація сервісного центру Mediaservice
Не замінюйте плату лише за зовнішніми ознаками
несправності. Спочатку потрібно знайти причину
поломки та перевірити вузли, які могли пошкодити
контролер.
У разі сумнівів надішліть фотографії плати
та стабілізатора інженеру для попередньої перевірки
сумісності.
Не впевнені, що плата підходить?
Надішліть фотографію старої плати, роз’ємів і заводської
наклейки стабілізатора. Ми допоможемо перевірити сумісність
перед замовленням.
Поширені запитання
Чи підходить плата до Luxeon EWR 5000?
Luxeon EWR 5000. Проте перед замовленням потрібно
порівняти маркування, роз’єми та зовнішній вигляд
старої плати.
Чи підходить плата до Luxeon EWR 10000?
Luxeon EWR 10000. Для підтвердження сумісності
рекомендуємо надіслати фотографії старої плати.
Чи сумісна плата зі стабілізаторами IEK Prime?
5000 та IEK Prime 10000. Перед покупкою необхідна
перевірка роз’ємів і виконання плати.
Чи потрібно прошивати плату після встановлення?
Додаткове програмування користувачем не потрібне.
Чому нова плата може повторно вийти з ладу?
блок живлення, пробитий симістор, пошкоджений датчик
або помилка підключення. Саме тому перед установленням
потрібно перевірити весь стабілізатор.
Чи можна замінити плату самостійно?
електроніки та дотримання правил електробезпеки.
Усередині стабілізатора присутня небезпечна
для життя напруга.
Як перевірити сумісність перед замовленням?
загального вигляду стабілізатора та заводської
наклейки з моделлю.
